氣液增壓器氣路連接圖示及說明

一、直壓式氣液增壓器氣路連接圖示及說明

玖容JRU直壓式氣液增壓器,控制簡單，一只二位五通電磁閥即可控制；動作速度快，可高頻率動作且不產生油霧；獨立安裝，根據需求可帶一只或多只油壓缸；適用于剎車離合，軸承及五金件的裝配等場合；采用水平安裝。

1、JRU直壓式氣液增壓器氣路連接圖

2、JRU直壓式氣液增壓器氣路工作說明

(1)、JRU直壓式氣液增壓器按照上圖氣路連接圖接好之后，打開氣源，此時氣液增壓器處于回位狀態；
(2)、電磁閥DT1通電，切換氣路使氣壓作用于氣缸活塞使氣缸活塞開始位移，直接開始直壓；
(3)、根據加工工件保壓需要，調節保壓時間，電磁閥DT1斷電，再次切換氣路，使氣缸和油缸同時回位達到初始狀

態。至此一個動作循環完畢。

二、預壓式氣液增壓器氣路連接圖示及說明

 玖容JRH預壓式氣液增壓器，油缸和氣缸分離，預壓式氣液增壓器，出力大于普通氣缸，動作速度快，操作簡單，可以配JRYG油缸使用。

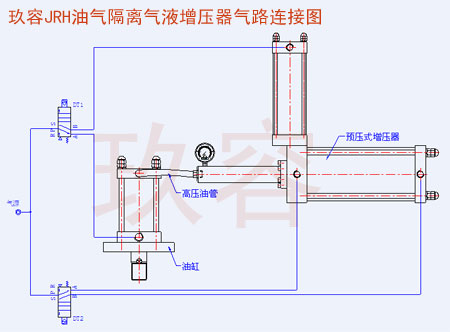

1、JRH預壓式氣液增壓器氣路連接圖

2、JRH預壓式氣液增壓器氣路工作說明

(1)、電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；

(2)、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；

(3)、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；

(4)、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，些時一個動作循環完成。
